Domotique mesure de la cuve

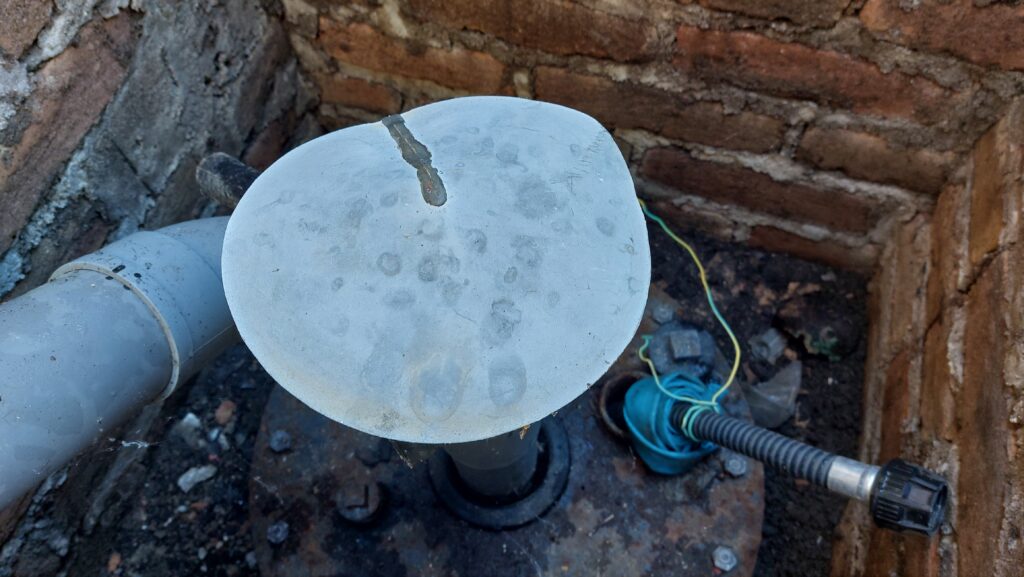

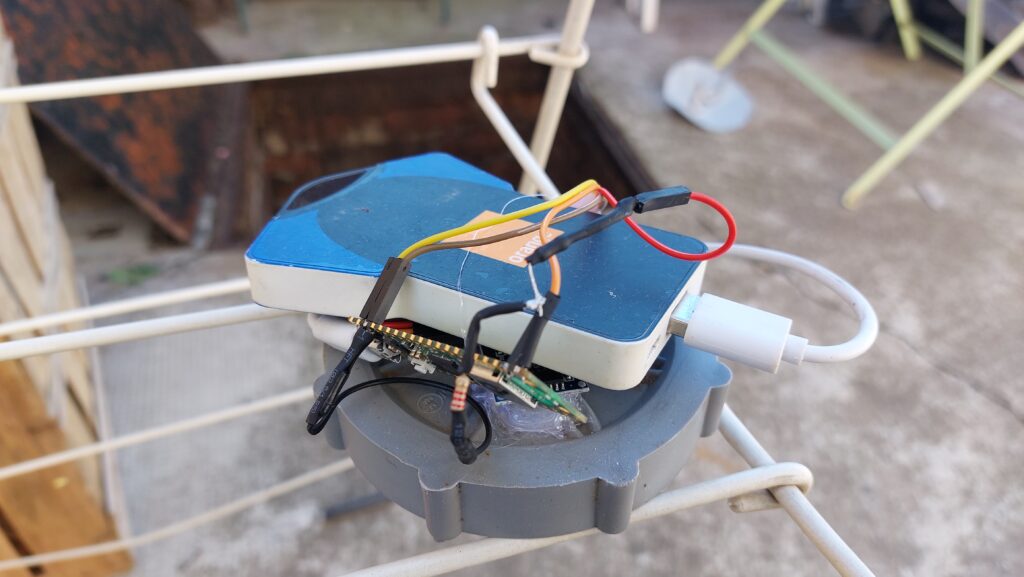

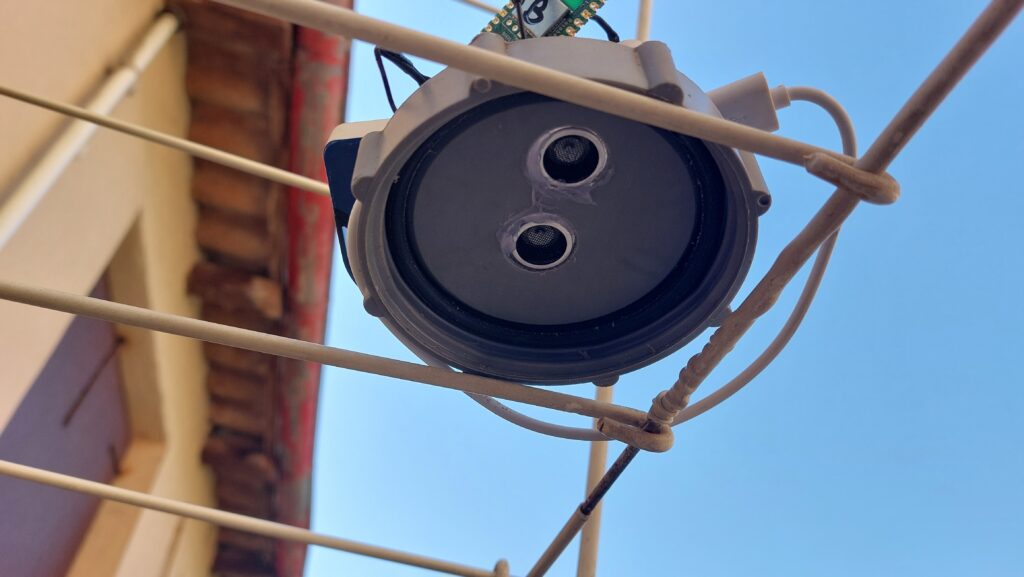

Installation du système de mesure sur le bouton de la cuve. Réutilisation du chapeau en zinc de l’ancien évent d’égout. Préparatifs :

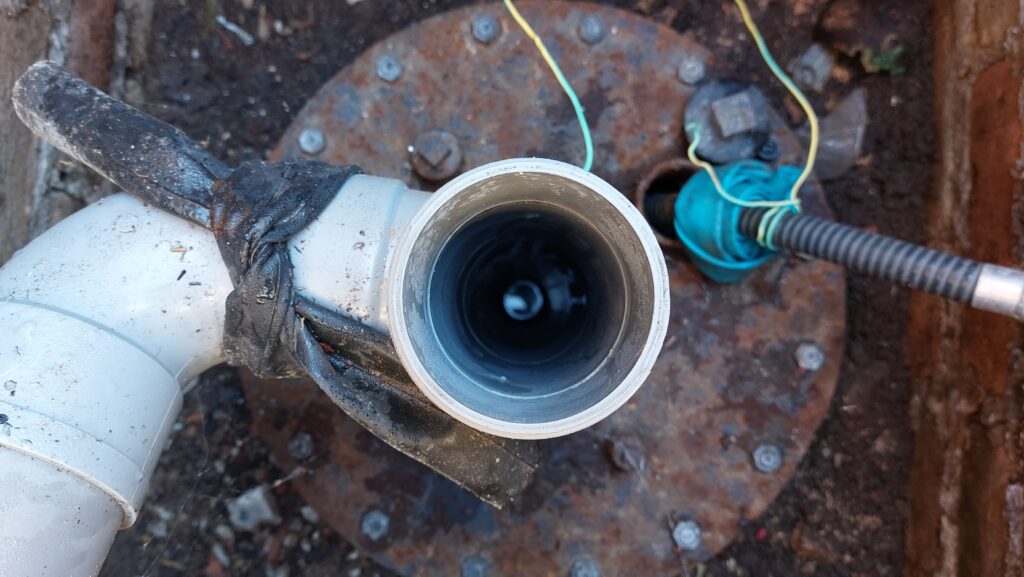

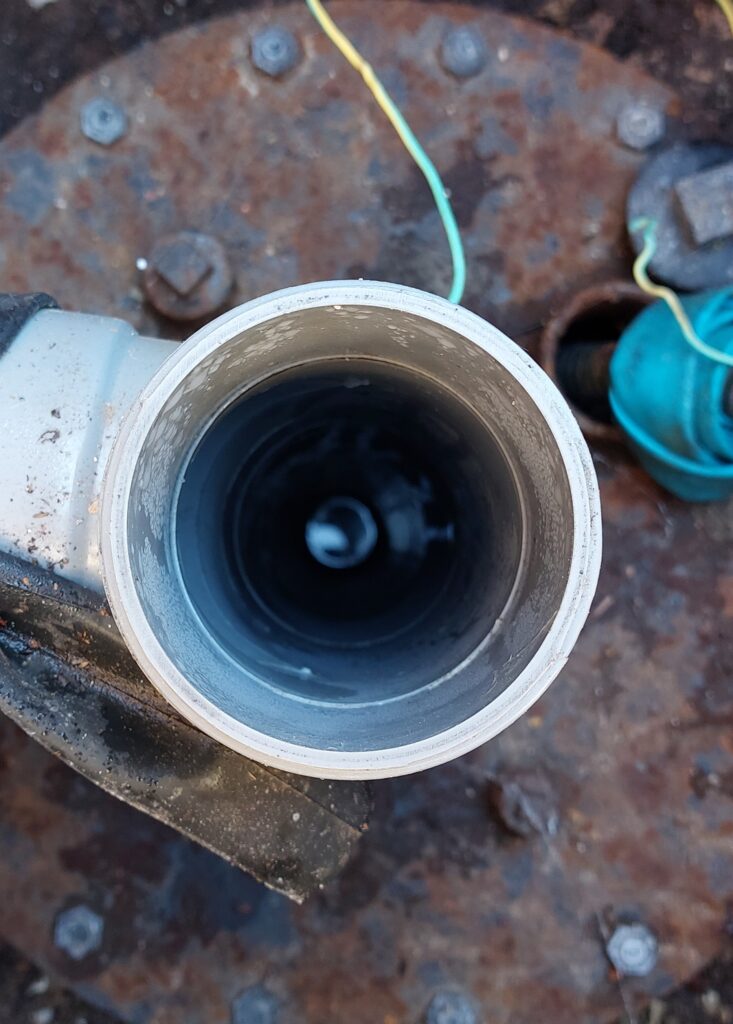

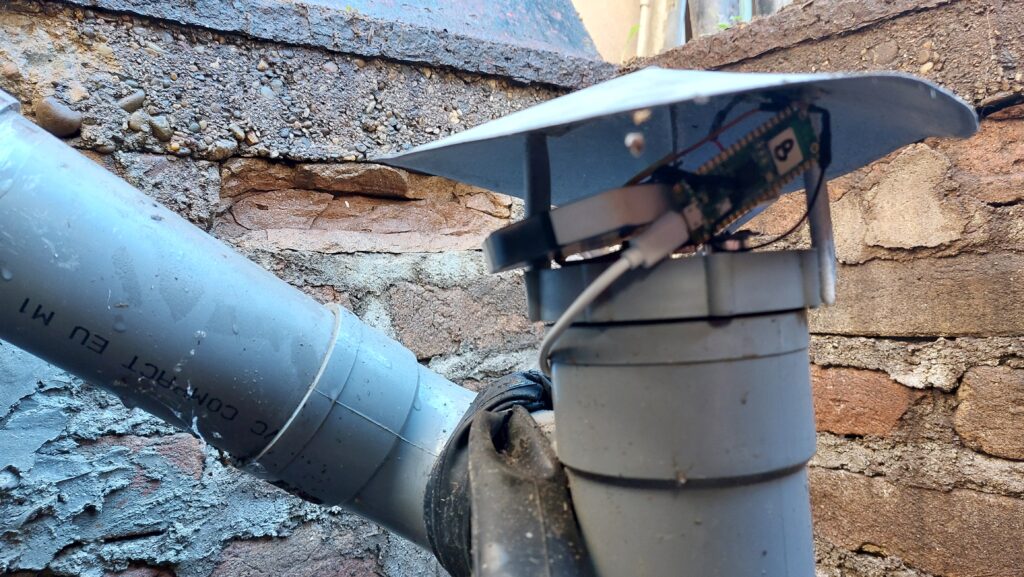

Installation :

Test de la mesure, il y a environ 1m jusqu’au niveau de l’eau :

{
     "hauteur" :
     {
          "mesure" : "0.1739" ,
          "units" : "m"
     },
     "volume" :
     {
          "compute": "-1.0000",
          "units" : "m3"
     },
     "filling" :
     {
          "compute": "-0.2000",
          "units" : "%"
     }
}

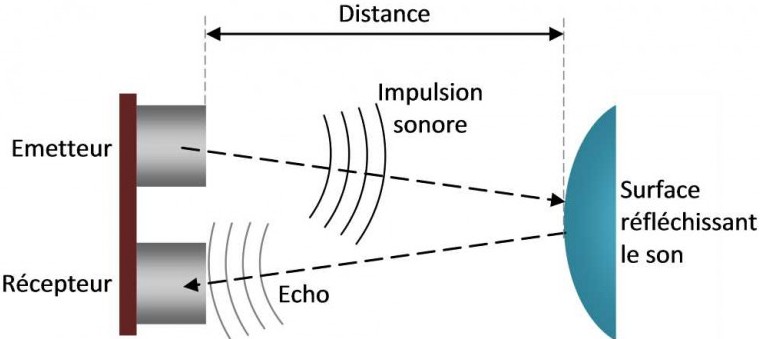

17cm mesuré donc pas très cohérent. Avec l’ultrason, il semble que l’audio se réverbère dans la conduite de descente d’eau et qui provoque un écho qui ne permet pas de mesure ce que l’on souhaite

En réalité :

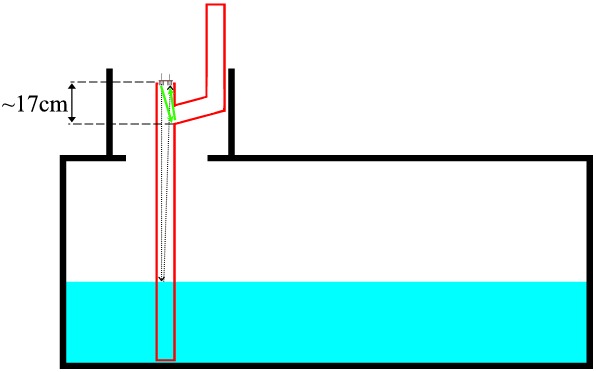

3 solutions possibles :

• Placer la mesure sur un autre bouchon de la bride de la cuve
• Mettre un cloison ou une entretoise dans le prolongement du capteur pour éviter les bruits issues de la conduite d’écoulement
• Placer un clapet au niveau de la descente d’eau pour permettre au son de ne pas résonner mais qui permet de se lever pour que l’eau s’écoule

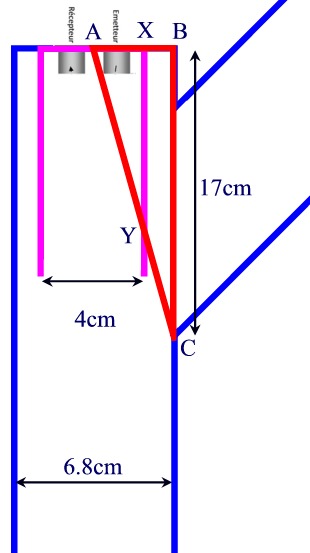

La 2^ème me semble fonctionner et être la plus simple à mettre en œuvre. On va utiliser un tube PVC du diamètre 40mm. Il convient maintenant de savoir de quelle distance minimum le tube de PVC doit dépasser pour que l’écho n’arrive pas au récepteur du capteur. Rapide schéma du problème à résoudre

Etant donné que l’on trouve 2 triangles semblables, on peut donc appliquer le théorème de Thalès ! On admettra aussi que les 2 tubes sont concentriques et que le capture est placé parfaitement au milieu du bouchon. On cherche [XY] qui est donc la longueur minimale de tube que l’on doit utiliser pour éviter le phénomène de résonnance dans l’arrivée d’eau. Les tubes PVC existent en diamètre 40 et 50mm. On va faire le calcul pour les 2 cas : [AX]/[AB]=[AY]/[AC]=[XY]/[BC]. On sait que :
